MG-616型短波水平籠形寬帶天線所屬分類:天線產品

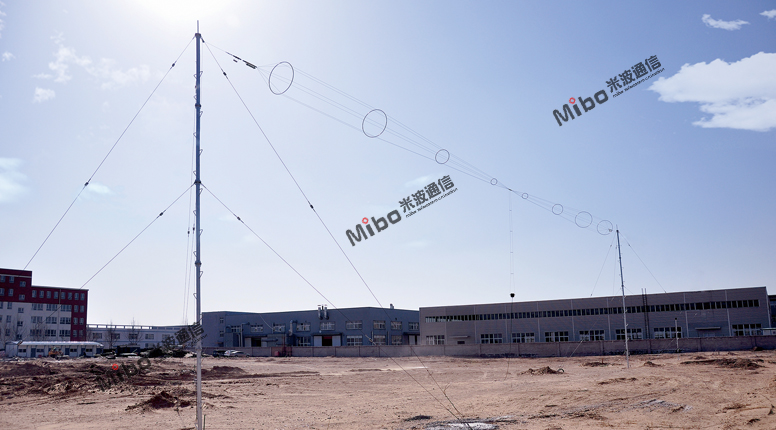

MG-616型短波水平籠形寬帶天線由天線支撐桿、天線振子、網絡匹配器、阻抗變換器組成。是采用末端加載技術制造的一種高效短波天線,具有工作頻帶寬、天線免調諧等突出特點,與常規分支籠形等天線比較,具有較寬的頻帶寬度和較優的天線增益,其性能價格比較高,是當前常規短波天線工程中優選和換代的產品,適合在短波固定通信臺站應用。
性能指標
工作頻率范圍:3MHz~30MHz
額定功率:2KW(CW)
極化方式:水平極化
電壓駐波比:≤2.0(個別頻點小于2.5)
增益:5dBi
標稱阻抗:50Ω(不平衡)
天線振子長度:34m
天線架設高度:12m(根據通信距離要求可選不同的架設高度)
環境要求:工作溫度-45℃~55℃,工作濕度≤95%
抗風要求:抗風10級
推薦桿距:36m
占地面積:46m×10m
