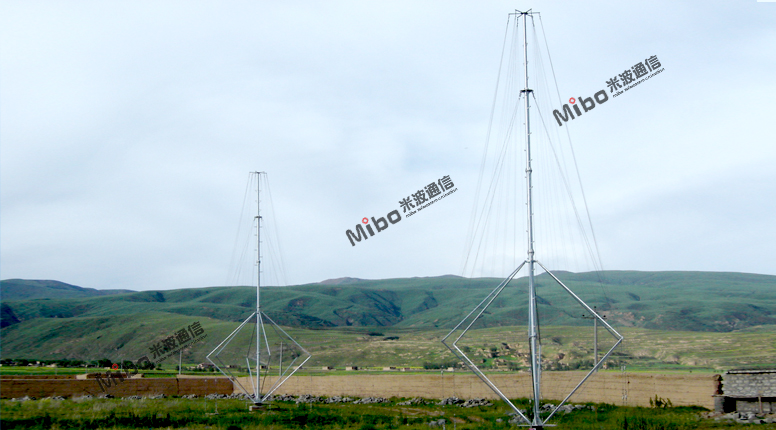

MG-212D/E型短波垂直菱形寬帶天線所屬分類：天線產品
MG-212D/E型短波垂直菱形寬帶天線可與各類短波固定通信電臺配套使用?？膳c工作頻率在3～30MHz，發射功率在2KW/5KW以下的各類短波電臺配套使用。天線采用模擬加粗天線體技術，使天線在整個工作頻率范圍內電氣性能優越、天線通信仰角低、輻射效率高、水平面內無方向性、承載功率大、可免天線調諧。
產品功能
該天線是固定臺站中大功率電臺全方向中遠距離通信的優選天線，其結構新穎可靠，架設方便，占地面積小；天線饋電倉內安裝了避雷器，具有一定的防雷擊功能；天線結構設計獨特，環境適應性強，可在各種惡劣環境條件下正常工作。尤其是該天線所具有的寬帶、水平全向和低工作仰角的特性，使該天線在固定通信臺站通信中以優良的性價比獨樹一幟。
性能指標
工作頻率：3～30MHz
功率容量：2KW（5KW）
標稱阻抗：50Ω
電壓駐波比：4～30MHz≤2.0
3～4 MHz＜3.0
天線增益：4dB
輻射方向：水平全向
天線高度：15m
天線重量：637kg
占地面積：樓頂架設55㎡，地面架設39㎡
抗風能力：10級風能正常工作
