MG-378型短波多饋多模寬帶天線所屬分類:天線產品

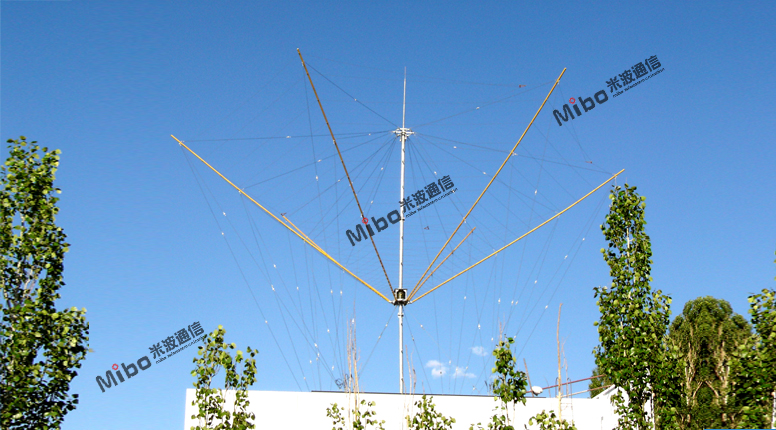

MG-378型短波多饋多模寬帶天線主要應用于固定通信臺站,可與工作頻率在3~30MHz,發(fā)射功率在1.6KW以下的各類電臺配套使用。該天線由錐形支撐體支撐,4根振子線從下向上依次盤繞,組成具有3付天線效能的天線陣,其特殊的結構設計,使天線具有多饋功能(3路)和多仰角工作模式(2種),天線具有多饋多模、頻帶寬、全方向和占地小等特點,可以實現(xiàn)短波通信臺站的全方向、多信道、不同縱深的通信,極大的提高了短波通信的可靠性和便利性。
性能指標
工作頻率:
高仰角(第1、2路):3~30MHz
低仰角(第3路):6~30MH
功率容量:每路≤1.6KW(PEP)
電壓駐波比:≤2.0 (個別頻點≤3.0)
天線增益:≥7dB(6MHz以上)
輻射方向:水平全向
天線高度:12.2m
天線重量:780kg(含包裝箱)
占地面積:64㎡
抗風能力:10級風能正常工作
