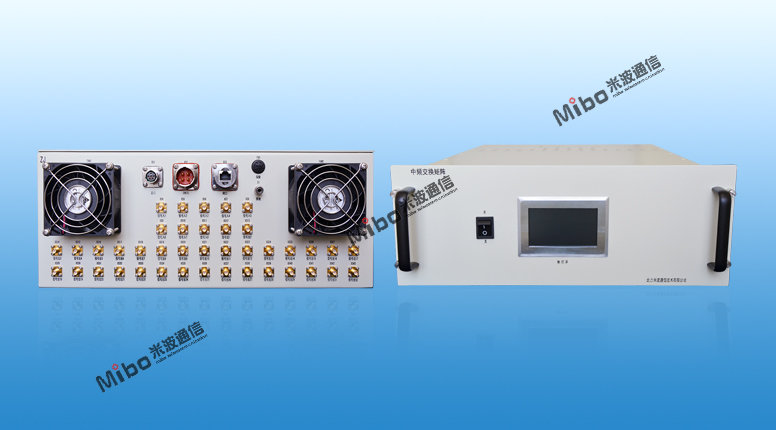

8×32中頻交換矩陣主要用于完成8路輸入中頻信號的分配切換,可在觸控屏或上位機的控制下,將8路輸入中頻信號任意分配、切換至32路輸出,實現8路輸入信號到32路輸出信號的全交換。產品具有輸入輸出隔離度高、操作簡便、性價比高的特點,可廣泛應用于各種通信系統和無線電監控領域。
1. 全交換功能
完成8路輸入到32路輸出的全交換功能。
2. 顯示功能
具有工作狀態顯示功能。
具有MAC地址、IP地址、端口號顯示功能。
3. 控制功能
具有本地控制和遠程控制切換功能。
可以通過觸控屏本地設置設備工作狀態。
可以通過以太網遠程設置設備工作狀態。
可以通過觸控屏設置設備的MAC地址、IP地址和端口號。
4. 自檢功能
能夠?qū)χ饕δ苣K進行自檢。
工作頻率范圍:50MHz~90MHz
輸入信號電平范圍:-80dBm~0dBm
增益:5dB±1.5dB。
輸入輸出電壓駐波比:≤2。
輸出-輸出隔離度(同一輸入):≥15dB。
輸出-輸出隔離度(不同輸入):≥60dB。
輸入-輸出隔離度(不同輸入):≥60dB。
輸出-輸入隔離度(反向隔離度):≥25dB。
1dB壓縮點輸出功率:≥10dBm。
