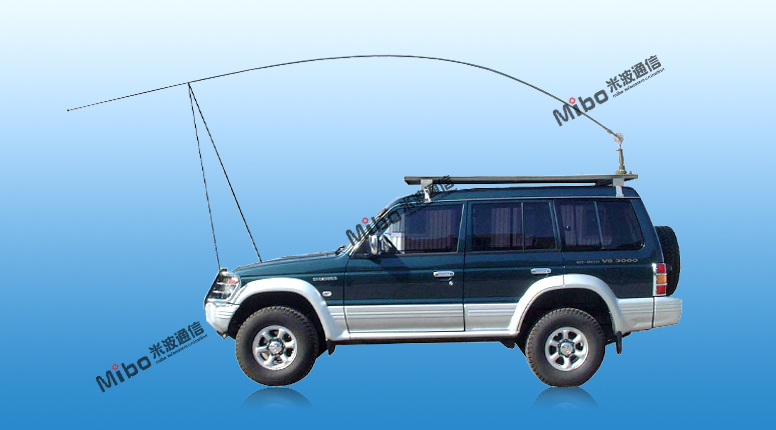

MG-206型車載HF6m鞭天線 所屬分類:天線產品
該天線可與工作頻率在1.6~30MHz,發射功率在125W以下的各類車載電臺配套使用,保障車輛行進間指揮通信。天線采用了變螺距螺旋技術,使天線的有效長度相對增加,增益指標提高;天線振子采用了高強度環氧玻璃鋼做外套筒,連接件全部采用不銹鋼金屬材料,連接處還外加絕緣防護套,減少了接觸電阻,提高了天線的機械性、抗腐蝕性、耐老化性和安全性。
產品功能
天線架設方式靈活,采用近垂直入射天波傳播, 能夠有效克服靜區及山區對短波通信的影響,可實現0~1000公里內近、中、遠距離的短波通信,是解決短波動中無盲區通信的優選天線;天線裝有換向節,通過換向節可使天線的垂直方向從45°~135°間任意調整,以適應不同的通信距離的要求;根據裝載車輛和通信方向,天線可以采用前向或后向方。
性能指標
頻率范圍:1.6~30MHz
額定功率:125W
標稱阻抗:50Ω
天線增益:4dB(3~15MHz)
極化方式:以水平極化為主 (前向或后向方式工作時)
絕緣電阻:≥500MΩ
振子長度:6m(1.5 m×4)
天線重量:4.5kg
抗風能力:12級
