MG-420D型短波扇錐形寬帶天線所屬分類:天線產品

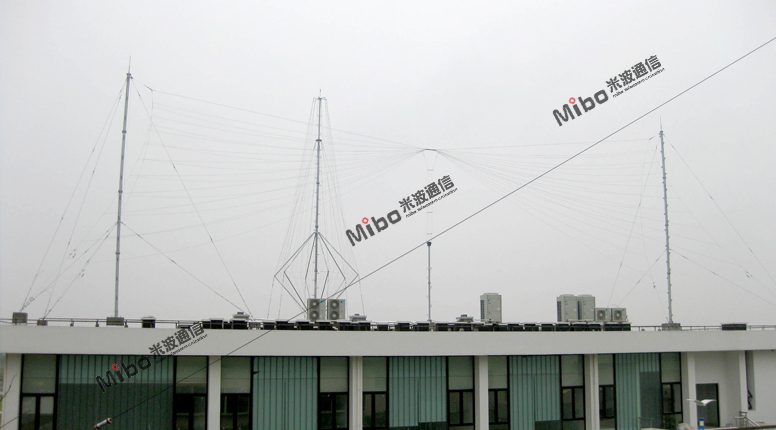

MG-420型短波扇錐形寬帶天線(又名水平雙錐天線)主要應用于固定通信臺站,可與工作頻率在3~30MHz,發射功率在2kw以下的各類短波電臺配套使用。該天線由多根振子構成水平對稱扇錐結構輻射體,使天線在整個工作頻率范圍內免調諧,全方向、高效率工作。
產品功能
該天線電氣和機械性能優良,環境適應性強,能在惡劣環境條件下正常工作;天線架設方便快捷、維護方便,與籠形天線比較在同樣占地面積的條件下,具有工作頻帶寬,增益高等優點,是固定臺站進行中遠距離可靠通信的優選天線。
性能指標
工作頻率:3~30MHz
功率容量:2KW
電壓駐波比:≤2.0
天線增益:5~7dB
輻射方向:水平全向
天線高度: 12m
天線重量:800kg
占地面積:40m×14m
抗風能力:10級風能正常工作
