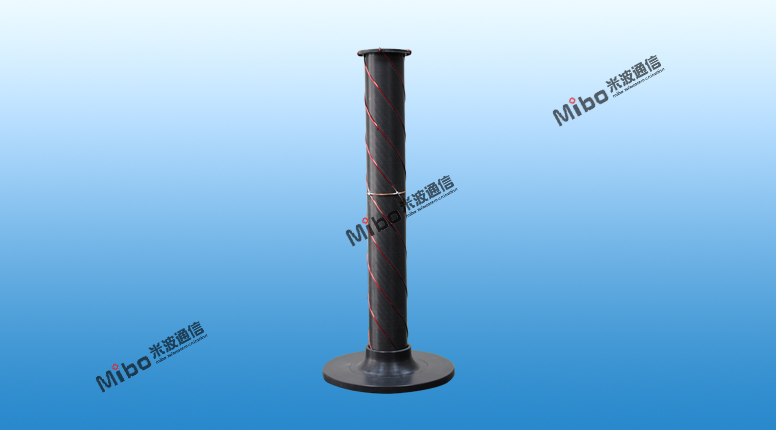

四臂螺旋天線所屬分類：天線產品
四臂螺旋天線可與地面衛星通信終端配套使用，具有信號捕捉靈敏度高、覆蓋范圍大的特點。天線由輻射體、饋電網絡以及支撐介質三部分組成。其中，輻射體由多支繞成螺旋形狀金屬導線組成；支撐介質采用尼龍棒，結構穩定可靠；饋電網絡由微帶功分器組成，并通過微帶線移相滿足四端口饋電要求。
性能指標
工作頻段：L頻段；
功率容量：50W；
電壓駐波比：≤1.5；
天線增益：方位面≥2dB，俯仰面-15°～+20°范圍內增益≥0dB；
天線方向圖：水平全向；
極化方式：右（左）旋圓極化；
軸 比：≤3dB；
輸入阻抗：50Ω
接頭類型：SMA座；
工作溫度：-40℃～55℃；
天線板尺寸：φ170mm×350mm；
重 量：≤0.8kg（凈重）。
