環天線所屬分類：天線產品

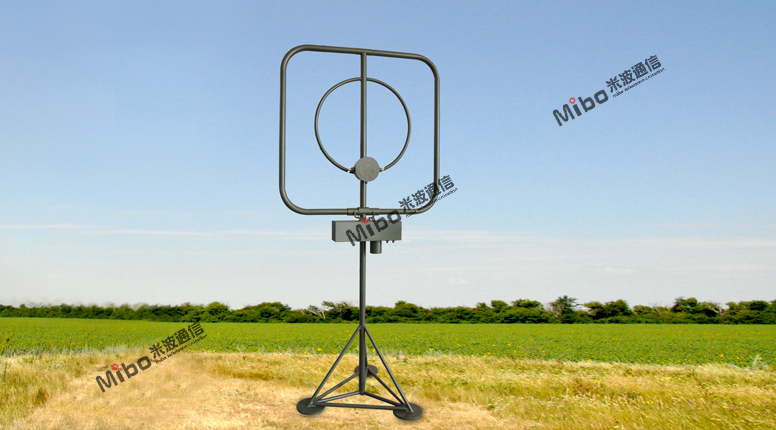

環天線一般用于固定站或車載短波通信設備，采用了磁環天線技術，通過對內部的小環饋電，使其耦合激勵外面的大環，當處于諧振狀態時，由大環輻射能量。
該天線體與底座絕緣，隔絕了各種噪聲(包括電器和機械摩擦產生的噪聲等)，顯著凈化了信道背景，提高了接收信號的信噪比。沒有近距離盲區，最遠通信距離800Km。配套使用的天線調諧器可對工作頻段內不同頻點進行快速調諧，通信效果好。
天線是由大環、小環、天線匹配器、天線調諧器和天線底座組成，具有結構簡單、架設方便、占地面積小的特點，實際通信效果與44米雙極天線基本相當。
性能指標
工作頻段：4～18MHz
功率容量：150W
輻射方向：水平全向
電壓駐波比：≤2.0
天線增益：8dB
標稱阻抗：50Ω
調諧時間：≤3s
天線尺寸：長度1.0m；寬度0.7m；架設后高度2.2m
重 量：34kg
