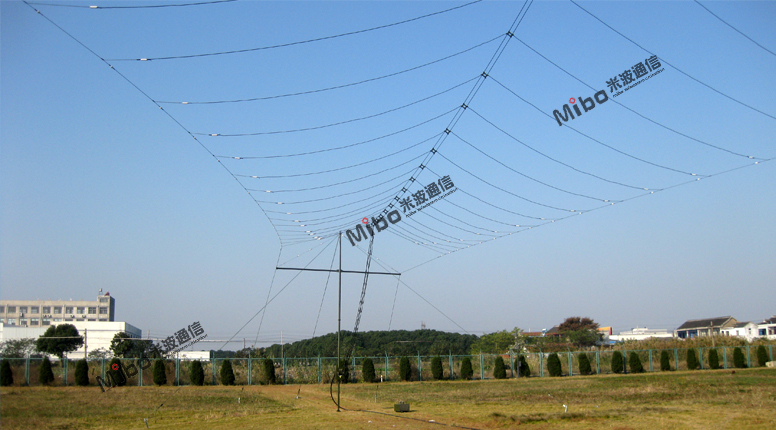

MG-762E型短波車載對數周期天線所屬分類：天線產品
MG-762E型短波車載對數周期天線是專為短波大功率車載機動站開發的戰略戰術通信天線。作為機動設備，該天線在延續了對數周期天線優良電氣性能的同時，還兼?zhèn)溆泄β嗜萘扛?、機動隱蔽能力強、車載攜行方便、展開撤收迅速等特點。天線通過“G.P”算法簡化了自身結構，強化了耐用性能。天線徒手即可完成天線幕拆裝，方法簡便易用，已經形成了獨特的作戰優勢。
該型天線可有效對抗惡劣電磁環境，能夠保障遠程重點方向的通信指揮，是各種短波10kw機動站配套的通用天線。
性能指標
工作頻段：4.5～26MHz
功率容量：10kw
極化方式：水平極化
主瓣增益：8～12dB
電壓駐波比：≤2.0
前后比：8～10dB
射頻接口：L29-50KF
振子總數：21根
天線架高：后主桅桿（車載升降器）15米; 前支撐桿6米; 后支撐桿2根各8米
占地面積：35×44m
天線幕及匹配器重量：73kg
支撐桿總重量：130kg
抗風能力：8級能工作; 10級不損壞
架設時間：6人50分鐘
